通常，冷凝水回收管道是没有固定模式的, 它主要取决于工作压力、疏水阀的特性、冷凝水回收主管和设备的相对位置、冷凝水回收管的压力。

        林德伟特认为：设计实际要求的布置方式前，应先考虑：

1、设备中不能积聚冷凝水。因为一般情况下设备不允许积水， 如果积水就会降低设备的性能，腐蚀管道、配件和设备。

2、蒸汽主管中不允许积水。 因为冷凝水在高速流动的蒸汽携带下会导致管道水锤现象。

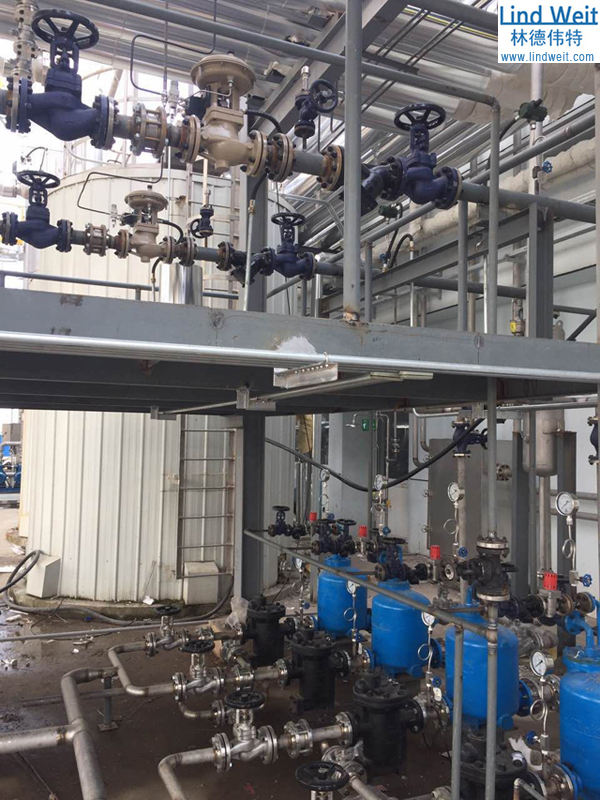

冷凝水管道系统一般可分为以下几种：

1. （１）至疏水阀的排水管

   这类管道，冷凝水和不凝性气体从用汽设备的出口排向疏水阀。如果排水管口径正确，设备的压力和疏水阀内的压力相同，冷凝水不会闪蒸成蒸汽。冷凝水在重力作用下沿管道流动，因此疏水阀应安装在设备出口的下端，疏水阀的排放管应在疏水阀的下端。

1. （２）疏水阀排放管

   这类管道，将输送冷凝水、不凝性气体和闪蒸蒸汽至冷凝水回收系统，当冷凝水由疏水阀前的高压排至低压时，部分会闪蒸成闪蒸蒸汽。林德伟特建议：疏水阀排放管应稍向下倾斜。

2. （３）公共回收管

   当各路的疏水汇集到收集点时，比如开式集水槽，需要使用一根连接各疏水阀的公共管道。

3. （４）不同压力下的冷凝水排放管

   如果连接支管和公共管口径选型偏小，冷凝水和闪蒸蒸汽的流动将会受到限制，增加的流动阻力形成额外的背压，进而疏水阀的疏水就会受到限制，增加的流动阻力形成额外的背压，进而疏水阀的疏水就会受到限制。

4. （５）泵后回收管

   冷凝水回收系统中，闪蒸蒸汽可以通过集水槽排至大气，剩下热的冷凝水可以泵送到合适的集水箱，如锅炉给水箱。水泵后面的冷凝水回收管道充满100度以下的冷凝水，所以不会生成闪蒸蒸汽。

   因为机械泵根据需要开关，泵后的回收管道水流是间歇性的，泵的排放速度比冷凝水进入泵的速度要高。因此泵的排放速度而非冷凝水进入泵的速度将决定泵后管道的尺寸。
