主管道布置疏水阀的合理方案

在蒸汽系统中，蒸汽管道中总会有一定的散热损失，这使得蒸汽沿着主管长度方向产生冷凝。

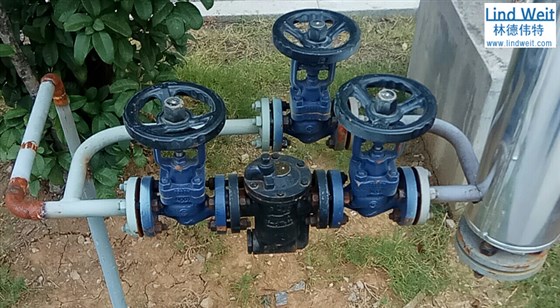

在正常运行时，蒸汽沿着主管流动，带动冷凝水一起流动。小口径的疏水管道直接连接在主管道的底部，虽然小口径的流量足够，但它不可能获得较多沿蒸汽主管道流动的冷凝水，如下图1，林德伟特建议：疏水站布置不合理。

正确合理的布置方式，林德伟特建议： 见图2，集水管的口径应该与蒸汽管道同径（大口径蒸汽输送管道可以非同径），并在集水管的底部添加盲板，以便清洗。疏水管道的连接位置应在盲板上方100-150 mm左右的位置安装蒸汽疏水阀，这样在有效疏水的同时，也避免了垃圾堵塞疏水阀的问题。
