林德伟特倒吊桶疏水阀结构图:
1、内置过滤网,不需要另外加装过滤器,节约安装成本及空间。
2、抗背压能力强,适合回收系统使用。
3、入口处安装止回阀可用于过热蒸汽系统。
4、采用合金钢及硬化的阀芯阀座,耐磨抗蚀。
5、阀体结实,结构简单,具有很长的使用寿命。
6、在饱和蒸汽温度下排水、排除空气及不凝结气体。
7、倒吊桶疏水阀的内部吊桶是开式的,开式的桶不会由于水击而被破坏或变形,故可耐水锤,能承受高的蒸汽压力。
8、失效状态,疏水阀处于全开状态,管线或设备不会产生积水,故不影响生产。
9、上盖可加装检测的阀门,开启后即可知道疏水阀是否正常工作。
10、可以选装内置止回阀,,用于有背压的冷凝水回收系统,节约安装空间及安装成本。
11、耐污垢;阀芯阀座位于阀体的顶部,且管道内杂质等不易存积在阀座处,小颗粒杂质经疏水阀排出。
倒吊桶疏水阀应用:

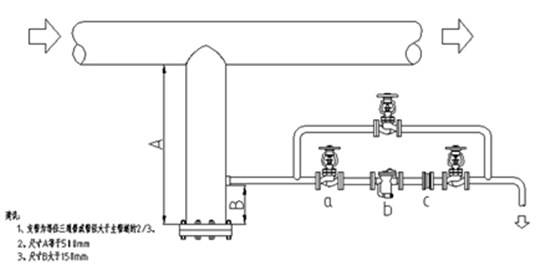

一、等径三通疏水站
二、板换后疏水
三、容积换热器后疏水

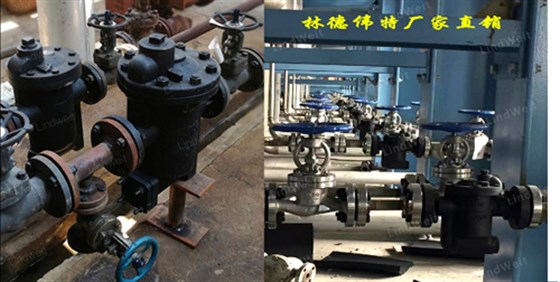

林德伟特倒吊桶疏水阀的现场使用案例:

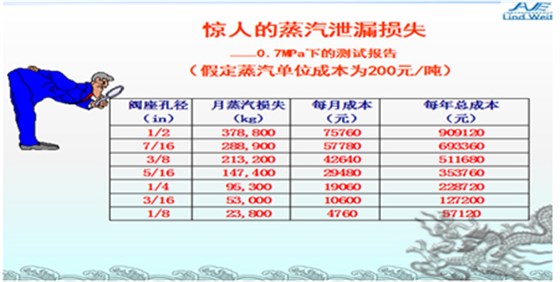

一个高效的疏水阀大大的减少了蒸汽泄露损失,如下表:
通常在一个系统的改造中,疏水阀的费用占7%-10%,而其对整个系统的节能效果达到40%以上的贡献。
所以选择质量可靠、型号合适的蒸汽疏水阀对提高系统的效率和节能起着相当重要的作用。
